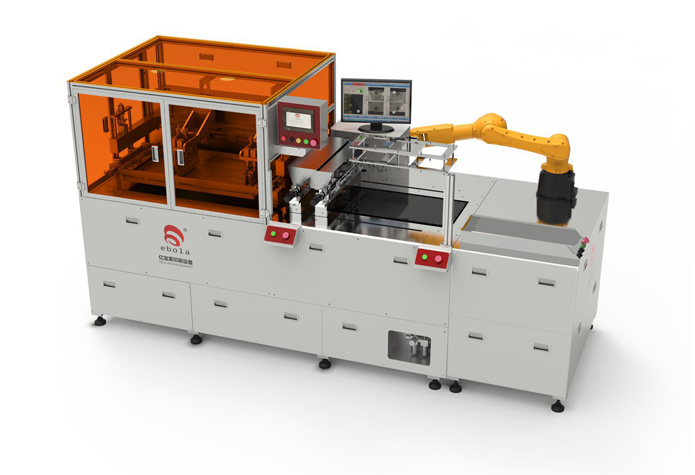

FPC單張CCD視覺對位全自動絲網印刷機(單工位)

FPC single CCD Vision alignment automatic screen printing machine (single station)

EPL-SY2561CCD

單張FPC軟性線路板、軟硬結合板文字/防焊(SM)印刷生產

Single sheet FPC flexible circuit board, soft and hard board writing/solderproof (SM) printing production

設備參數

印刷尺寸: 250X610mm

平臺尺寸: 400X800mm

最大網框:(外)550X970mm(固定尺寸)

設備尺寸:長3350X寬1250X高1800mm

設備重量: 2000KG

最高印次: 180次/Hr

設備功率: 7.0KW

產品特點

●印刷主機臥式結構，印刷平臺升降左右單跑臺設計，整體機構穩定精度高。

●印刷平臺采用進口鋁合金材質表面硬質陽極處理，配合強力真空吸附功能。

●印刷區采用UVW對位平臺配合日本CCD視覺系統及工業電腦，采用4支數字相機抓取mark位置達到精確對位功能。

●印刷壓力采用數字恒壓控制方式，可直接于觸摸屏中數字化設置顯示，直觀高效，確保印刷膜厚的均勻性。

●網版采用固定尺寸方便拆裝，配合機械及氣動鎖緊功功能保障印刷時不發生移位的情況以達到印刷精度要求

●系統智能化:制品料號生產時所設置的參數可保存，后續再生產同一料號時直接調取或者以掃描二維碼方式選擇保存或使用， 通過對接MES系統，逐步實現智能化制造管理。

●整機可設置多級權限密碼管理系統，可根據公司內部實際情況開放操作設備權限，避免出現無關作業員誤操作。

●上料和下料系統采用智能六軸機器人配合吸盤工作，完成FPC制品的取放動作，上料盤設計使用PIN定位制品并有防止多張制品同時吸著的現象或者采用視覺自動定位系統配合六軸機器人。

●整機沒有多道安全保護裝置，提高整機的安全性能。
