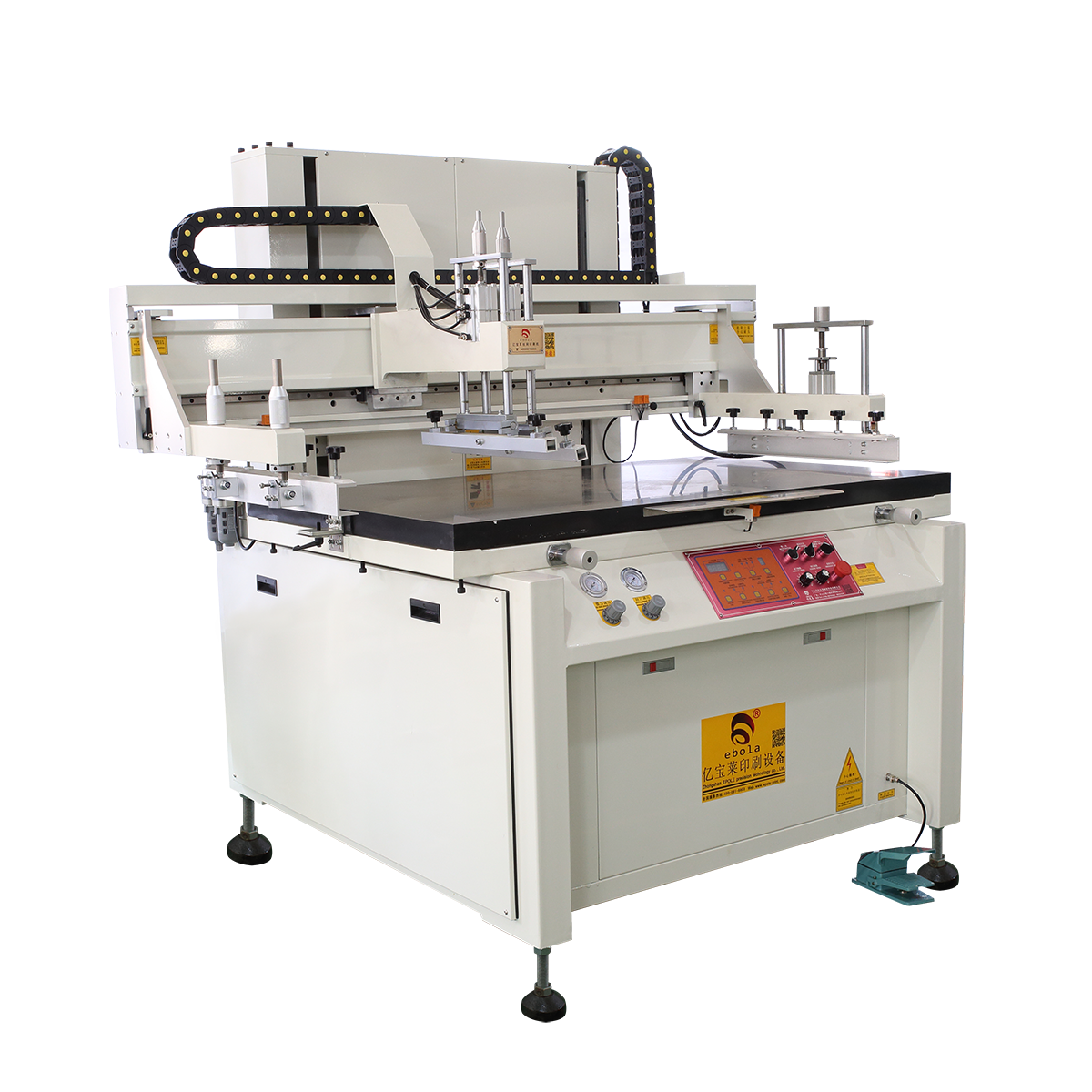

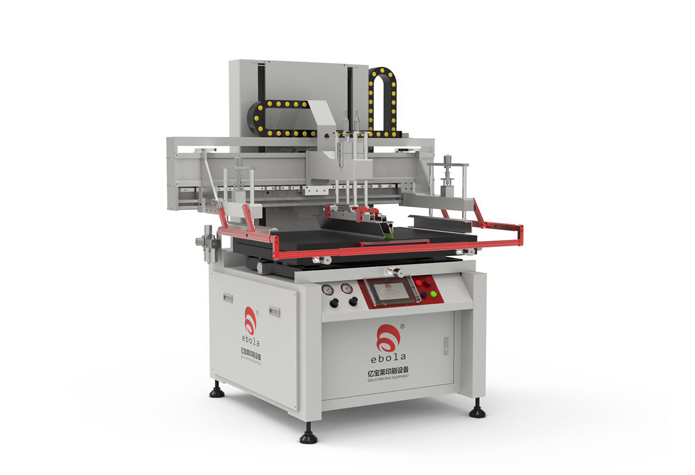

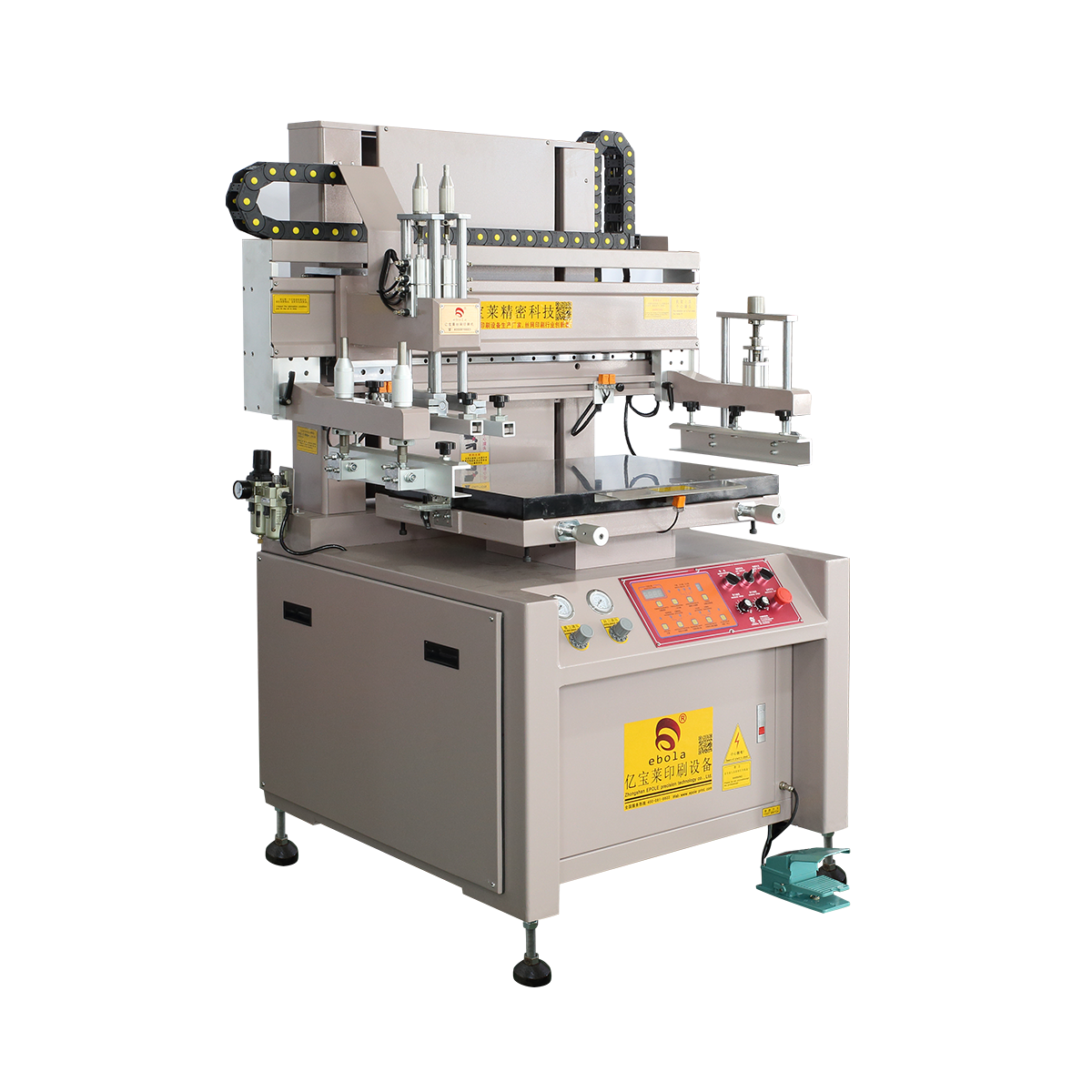

精密線路板移位絲網印刷機Precision PCB Shift Screen Printer

EPL-SY6090DC

FPC單張軟性線路板、軟硬結合板、PCB硬板、 文字、防焊(SM)塞孔印刷生產

FPC single flexible circuit board, hard and soft board, PCB hard board, text, anti- weld (SM) plug hole printing production

設備參數

印刷尺寸: 600x 800mm

平臺尺寸: 700x 1000mm

最大網框: 900x 1200mm外

平臺平整度: +0.03mm

承印厚度: 0.1-10mm

印刷速度: 40~ 300mm/sce

印刷壓力: 24.0~6.0Kgf/cm

最高印次: 750次/Hr

電源/功率: 380V/3.0KW

設備尺寸: 1550x 1300x 1700mm

產品特點：

●立式結構，網版垂直上下升降，印刷頭左右動作。

●網版升降和印刷過程采用獨立驅動源，動作協調、速度穩定可調。

●印刷采用私服馬達驅動印刷刀架。配觸摸屏控制系統數字化控制行程，各項動作獨立調校。

●整體精磨高強硬度平臺， 均布吸氣孔，中外合資高強真空吸 氣泵，強力真空吸附 ，平臺水平和垂直方向配附精密微調手柄 ，微調行程±10mm,微調精確，套印對版方便保證 多次套印準確。

●沒有手動/半自動/全自動三種印刷模式，自動印刷間接時間數字控制(1~9秒)。

●獨立設計的機頭升降裝置，刮墨刀/ 回墨刀、網版裝卸和網版清洗方便。

●左右網夾臂安裝版距調節裝置，左右移動配附直線滑塊，調整方便。

●刮印和回墨的角度可調節，氣動同步離網裝置，離網高度可自由調控。

●設計有急停按鈕，安全剎車板，安全桿結構，提高整機的安全性能。
